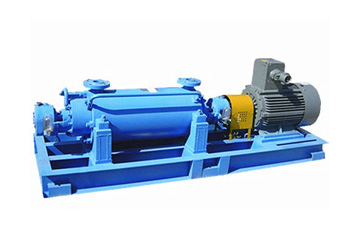

多级离心油泵

产品概述：多级离心油泵是在Y型油泵的基础上消化吸收国外先进技术进行改进设计的，提高了泵的可靠性。主要用于石油精制、石油化工和化学工业及输送不含固体颗粒的石油、液化石油气和其他介质。其特点有： 轴承体部件全部采用先进的滑动轴承和轴向推力轴承。水力过流部件采用了高效节能泵的水力模型。为保持继承性，该型油泵的结构形式，安装尺寸，性能参数基本保持于Y型油泵相同。零、部件通用化程度高。根据使用条件的不同，主体部件选用Ⅱ、Ⅲ类材质，轴承体等部件增加铸钢，铸铁两种材质，为寒冷地区、露天使用、船用等提供了选材方便。 轴承的冷却全部采用水冷。
产品性能：
流量（Q）：6.25~155 m3/h
扬程（H）：70~603 m
工作温度（T）：-20℃～+300℃
设计特点:
多级离心油泵为径向剖分节段式结构,穿杠将吸入段、中段、吐出段连成一体。泵转子由装在轴上的叶轮、平衡盘（鼓）等零件组成。轴向力由平衡盘，平衡鼓和推力轴承平衡。
轴承：采用径向滑动轴承，推力轴承采用向心推力球轴承，平衡残余轴向力。
轴封：采用填料密封或机械密封，根据用户需要而定。
传动：泵通过联轴器由原动机直接驱动，从原动机看泵为逆时针旋转。
管路系统：冷却水是根据介质温度和使用要求，对轴封腔、轴承或支架等进行冷却。水量每支管路建议为0.25~0.5m3/h，压力为0.2~0.3MPa。密封冲洗是根据泵输送介质、温度及压力等工作条件不同而不同的。密封液的压力一般要高于密封腔的压力0.07~0.1MPa。若输送介质属于易汽化的，则应高于汽化压力0.175~0.2MPa。蒸汽管路是当输送介质的温度降低而析出晶体时配备的，其压力为0.1MPa左右。
